Устройство контроля пламени в топке ПРОМА ФАКЕЛ-012

Для контроля факела в топке газомазутных, и пылеугольных котлов и выдачи сигналов в схемы контроля и защиты котлоагрегатов.

Конфигуратор Описание Технические характеристики Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Назначение

По своим техническим характеристикам, функциональным возможностям не имеет аналогов.

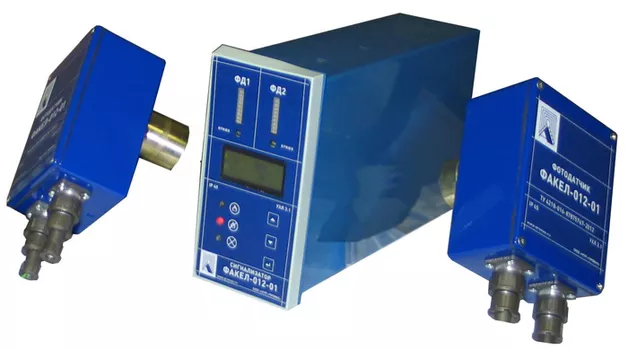

Конструктивно состоит из сигнализатора и 2-х фотодатчиков.

Каждый фотодатчик имеет 2 независимых канала УФ и ИК спектра, что обеспечивает более надежный контроль факела на любом вида топлива.

Присоединительные размеры фланцев, состояние контактов реле, габаритные размеры прибора адаптированы для замены устаревших приборов Факел-2, Факел-3 без изменения схем защит и дополнительного монтажа.

Технические характеристики

Количество каналов		2 независимых канала по двум независимым фотоприемникам, работают одновременно
Выходы
1.	релейные сигналы 3 группы контактов	«Пламя»– реле «Отказ» – реле «Потускнение факела» – реле
	Напряжение внешних коммутируемых цепей, не более - для цепей переменного тока - для цепей постоянного тока	≈220 В, 50Гц 30В / 2А
	Регулировка порога срабатывания реле	0-100% Свободно устанавливаемая
2.	аналоговый, отдельно по двум каналам, мА	4-20
3.	коммуникационный протокол	RS-485 Modbus
Диапазон длин волн, нм		320-1100 – УФ 900 – 1700 – ИК
Время срабатывания, (при установке срабатывания = 0) не более - при появлении пламени, с - при погасании пламени, с		1 2
Угол обзора, град		5-6
Напряжение питания, В		от = 90 до =264 от ~120 до ~370
Мощность при ~220В, не более ВА		10
Габариты прибора: ширина х высота х глубина, мм -сигнализатор -фотодатчик		80х160х200 90х115х65
Температура окружающего воздуха, °С сигнализатор фотодатчик - без использовании обдува прибора, °С - при использовании обдува прибора, °С		от -20 до +65 от -40 до +70 (+75 кратковременно) от -40 до +90
Степень защиты по ГОСТ 14254–96 -сигнализатор -фотодатчик		IP40 IP65
Масса, не более, кг -сигнализатор -фотодатчик		3 1
