Реле температурное РТ-4
• Устойчивость к ударам и вибрации
• Низкая инерционность
• Температура срабатывания любая из интервала +45...+120°С с шагом 10°С

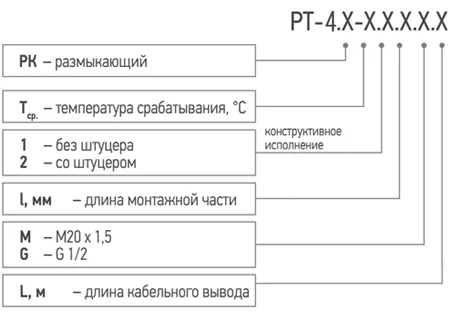

Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Реле температурное РТ-4 предназначено для защиты от превышения температуры. Изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент - термовыключатель с биметаллическим диском мгновенного действия.
Реле температурное РТ-4 устойчиво к ударам и вибрации. Благодаря небольшому диаметру зонда реле имеет низкую тепловую инерционность. Кабель: RFS05 2х0,5мм2 высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.
Для термореле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

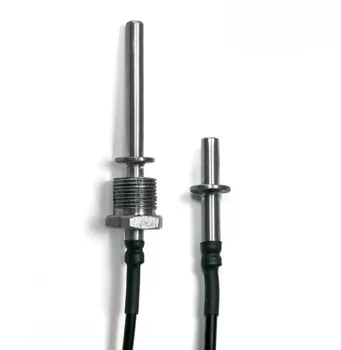

Конструктивные исполнения
 |  | |
| Исполнение 1 | Исполнение 2 |
Перечень стандартных размеров
| Диаметр монтажной части, d, мм | 9,0 |
| Длина монтажной части, l, мм | 20,0; 30,0; 60,0; 80,0; 100,0 |
| Диаметр резьбы, М, мм (для исп.2) | М20х1,5; G1/2 |
| Длина кабеля, L, м | 0,2; 0,5; 1,0; 2,0 |
| Материал присоединительного кабеля | RFS 3х0,5 |
*Примечание – Кабель – высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм2
Технические характеристики
| Коммутируемое напряжение | =24В, ≈250В |
| Коммутируемый ток | 3А |
| Температура срабатывания термореле | от +45 до +120°С с шагом 10°С |
| Погрешность (разброс по температуре срабатывания) | ±5°С |
| Гистерезис | от 10 до 40°С |
| Кол-во коммутационных циклов | не менее 10000 |
| Максимальное давление в контролируемой среде | 1,6 МПа |
| Материал защитной арматуры | 12Х18Н10Т; SUS304 |
| Степень защиты | IP65 |
| Средняя наработка на отказ | не менее 50000 ч |
| Средний срок службы | 5 лет |
| Масса реле | не более 0,25 кг |
Примечание – *Кабель – высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм2
