Устройство пусковое температурное УПТ-01

• УПТ-01 может эксплуатироваться в очень жёстких условиях, характерных при тушении пожаров. Имеет индикатор для контроля заряда элемента питания.
• Благодаря низкому энергопотреблению, средний срок службы устройства до смены элемента питания составляет не менее 10 лет. Таким образом, оснащенные УПТ-01 порошковые модули позволяют в 3 раза сократить затраты потребителя на демонтаж порошковых модулей для замены элемента питания.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Устройство пусковое температурное УПТ–01 предназначено для автоматического запуска модулей порошкового пожаротушения (порошковых модулей) и передачи сигнала тревоги по линии связи. Жесткозакрепленные модули порошкового пожаротушения с автоматическим запуском применяют для тушения пожара без участия человека в производственных, складских, бытовых помещениях, гаражах, торговых залах, в шкафах с электрооборудованием и др.

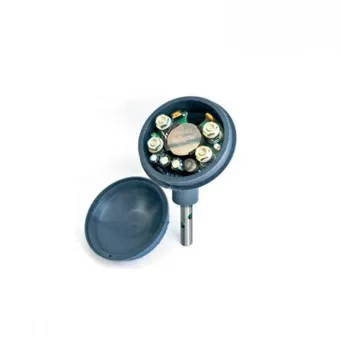

Устройство содержит:

  • два температурных реле РТ-1 с размыкающим контактом, включенные последовательно и находящиеся в зонде с перфорацией;
  • электронный модуль;
  • элемент питания CR2032;
  • клеммы для подключения внешнего шлейфа и исполнительного устройства модуля пожаротушения.

При срабатывании устройства оно подает в модуль пожаротушения электрический импульс и замыкает шлейф (ШПС) с ограничением максимального тока.

УПТ-01 устанавливается на порошковый модуль при помощи кронштейна и подключается к модулю через гермоввод корпуса. Запуск оснащенного УПТ-01 модуля происходит при достижении температуры окружающего воздуха +70°С.

Внешний вид и габаритные размеры

Технические характеристики


Температура срабатывания70±5°С
Диапазон напряжений в шлейфе (ШПС)12...70 В
Потребляемый ток0.01 мА (в дежурном режиме)
20 мА (при срабатывании)
Напряжение импульса при срабатыванииболее 8 В длительностью 5 мс на нагрузку 10... 16 Ом
Количество срабатываний до разряда элемента питанияне менее 10
Степень защитыIP54
Температура эксплуатации-40…+50°С
Устойчивость к воздействию температур-50…+75°С
Средний срок службыне менее 10 лет
Элемент питания3,0±0,3 В
Габаритные размеры91х71 мм
Массане более 0,08 гр
