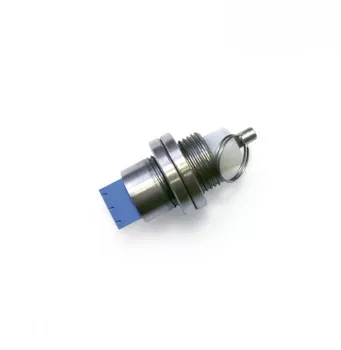

Устройство пусковое ручное УПР-01
• УПР-01 не содержит элементов питания, а значит всегда готово к работе.
• УПР-01 может эксплуатироваться в очень жёстких условиях, что и требуется при тушении пожаров.
• При выдёргивании чеки встроенный электромагнитный генератор вырабатывает эдс, достаточную для срабатывания воспламенителя и запуска модуля порошкового пожаротушения.
• После срабатывания УПР-01 можно взвести и использовать повторно.
• УПР-01 имеет компактный металлический корпус и легко крепится при помощи двух гаек на корпусе модуля порошкового пожаротушения.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Устройство пусковое ручное УПР–01 предназначено для эксплуатации в составе модуля порошкового пожаротушения. УПР-01 жёстко закреплено на боковой поверхности модуля. Для срабатывания модуля необходимо просто выдернуть чеку. После срабатывания устройство приводится в рабочее положение, в соответствии с рисунком 1, с помощью металлического штыря диаметром 1,0 … 2,0 мм и длиной не менее 40 мм, которым через отверстие (поз.3) магнит со штоком возвращаются в исходное положение и закрепляется предохранительной чекой
Модификации устройства
– без защитного колпачка УПР–01
– с защитным колпачком УПР–01–ЗК
Внешний вид и габаритные размеры
Принцип действия
Устройство постоянно находится в рабочем состоянии. Выдергивая предохранительную чеку устройства (поз.2), в соответствии с рисунком, магнит начинает перемещаться вдоль оси катушки, создавая при этом ЭДС. ЭДС с выходных клемм–контактов (поз.4) передаѐтся на вход исполнительного устройства. Для приведения устройства после срабатывания в рабочее положение необходимо через возвратное отверстие (поз. 3), расположенное в основании устройства, поднять шток с магнитом (поз. 1) закрепить предохранительной чекой (поз.2).
Технические характеристики
| Параметры электрического импульса на клеммах при запуске | 5,5 В длительностью не менее 5 мс на нагрузке 15 Ом |
Степень защиты: -без защитного колпачка - с защитным колпачком | IP 40 IP 54 |
| Температура эксплуатации | -50...+80°С |
| Средний срок службы устройства | не менее 10 лет |
| Вероятность безотказной работы устройства | не менее 0,99 |
| Количество срабатываний | – не более 20 |
| Гарантийный срок хранения | не менее 1 года |
| Масса | 0,07 кг |
